РАКЕТА Р-12 (8К63)

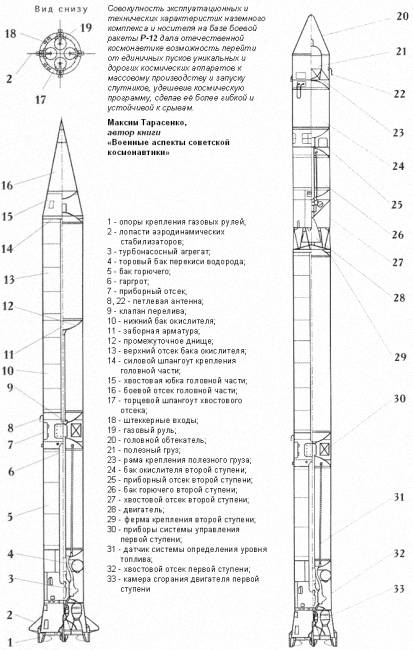

3. Компоновочная схема Р-12 в боевом и космическом вариантах.

Р-12 (8К63) была выполнена одноступенчатой, с топливными баками несущей конструкции. Они изготавливались из алюминиево-магниевых сплавов. Верхний бак (окислителя) разделялся промежуточным днищем. Окислитель расходовался сначала из нижней части бака, что создавало более благоприятные условия для стабилизации полёта. В полёте баки горючего и окислителя наддувались сжатым азотом, запас которого находился в баллонах, смонтированных в хвостовом отсеке.

В двигателях ракеты впервые в отечественной практике было применено так называемое долгохранимое жидкое топливо (его компоненты обычно называют “высококипящими”): в Р-12 в качестве горючего был использован керосин ТМ–185, а окислителем являлась азотная кислота с добавками АК–27И.

Основные компоненты топлива (азотная кислота и керосин) воспламенялись при помощи специального пускового горючего ТГ–02, что было характерно и для американских ракет того времени. Двигательная установка ракеты состояла из четырёхкамерного маршевого ЖРД РД-214, разработанного в ОКБ-254 академика В. Глушко, с тягой на земле 60 т. Выход двигателя на режим осуществлялся без предварительной ступени по принципу так называемого пушечного пуска. На ракете применялась система регулирования кажущейся скорости (РКС), позволявшая в определенных пределах изменять тягу двигателя в целях обеспечения более точного движения ракеты на активном участке заданной траектории.

Автономная инерциальная система управления обеспечивала управление полётом ракеты и выведение головной части в район цели. При проведении испытаний были получены предельные отклонения точки падения ГЧ от расчётной по дальности в пределах 1100 м, по направлению — около 600 м при стрельбе на максимальную дальность в 2000 км. В состав ракеты впервые были включены устройства нормальной и боковой стабилизации центра масс. Приборы системы управления размещались в межбаковом отсеке. В качестве органов управления использовались четыре графитовых газоструйных руля. У ракет наземного базирования на корпусе хвостового отсека устанавливалось четыре небольших аэродинамических стабилизатора.

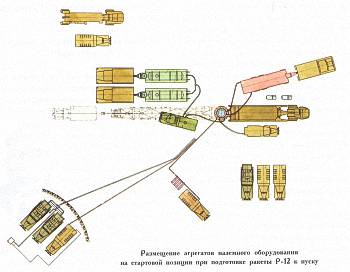

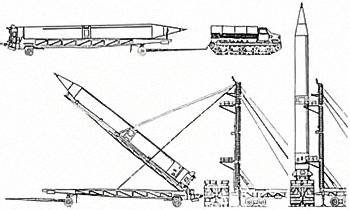

5. Схема установки ракеты Р-12 на пусковой стол.		4. Схема наземной стартовой позиции комплекса Р-12.

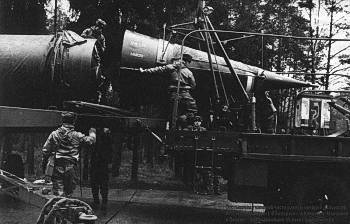

9. Головная часть Р-12		11. Отстыковка ГЧ

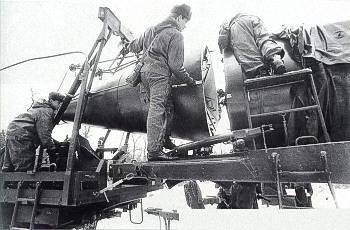

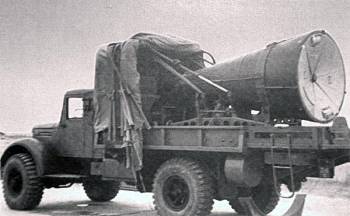

12. А вот это уже стыковка		13. ТМГЧ АА1204 8К63 на МАЗ-502+

Р-12 несла моноблочную головную часть с термоядерным зарядом мощностью 1 Мт. Отделение ГЧ в полёте осуществлялось с помощью пневматического толкателя. Ракета предназначалась для поражения площадных целей (площадью около 100 км).

Р-12 запускалась с наземного пускового устройства (стола), куда она устанавливалась перед стартом.
