Ракетный комплекс
средней дальности
8П763 и 8П863
с баллистической ракетой
средней дальности
Р-12 (8К63), Р-12У (8К63У),
SS-4, Sandal

© А.В.Королёв, 2007-2016

Назад Оглавление Далее

Перечень индексов и обозначений наземного испытательного, пускового, заправочного оборудования, приборов и узлов, вспомогательного оборудования используемого при подготовке и пуске 8К63 наземного и шахтного комплексов

ИНДЕКС   НАИМЕНОВАНИЕ И НАЗНАЧЕНИЕ
1В-142 - измеритель-преобразователь бокового ускорения (установлены на внешних рамках гировертикантов 8Л252 и 8Л253), всего — 2 шт.;
АА-1204 - транспортировочно-стыковочная машина (в составе РТБ);
8В56 (8В511) - высотное реле системы автоподрыва — 2 шт.;
8В512 - блок подрыва системы автоподрыва;
8В513 - программный распределитель команд (ПРК) системы автоподрыва;
8Г016 - пульт заправки стартового комплекса;
8Г11 - автоцистерна для хранения перекиси водорода на шасси ЗиС-151;
8Г27 - подогреватель воздуха (теплогенератор бензиново-электрический);
8Г33 - воздушная компрессорная станция на шасси ЗиС-151;
8Г112 - автозаправщик — цистерна (емкость) горючего на трехосном шасси;
8Г113 - автозаправщик — цистерна (емкость) окислителя;
8Г134 - автозаправщик — цистерна (емкость) окислителя;
8Г147 - система заправки шахтного комплекса;
8Г149 - система заправки сжатыми газами шахтного комплекса;
8Г150 - система заправки сжатыми газами шахтного комплекса;
8Г210 - подогреватель-заправщик перекиси водорода на базе ЗИЛ-157;
8Д59 (8Д59У) - жидкостный ракетный двигатель РД-214;
??? - транспортируемая емкость горючего (размеры – 11,38 х 2,63 х 2,96 м.);
8Л041 - гироплата для установки гирогоризонта 8Л251;
8Л042 - гироплата для установки гировертиканта 8Л252;
8Л045 (8Л045М) - бортовая ампульная аккумуляторная батарея (2 шт.);
8Л61 - привод импульсный регулятора скорости (ПИРС) с точным воздушным редуктором.;
8Л123 - программный токораспределитель команд (2 шт.);
8Л125 - силовой распределитель;
8Л126 - бортовая кабельная сеть;
8Л127 - бортовой щиток регулировок потенциометров обратной связи (ПОС);
8Л214 - главный распределитель;
8Л242 - рулевая машинка (всего — 4 шт.);
8Л251 - гирогоризонт автомата управления центра масс;
8Л252 - гировертикант автомата управления центра масс;
8Л253 - гировертикант автомата управления центра масс;
8Л254 - усилитель-преобразователь автомата управления центра масс;
8Л316 - датчик регулятора [кажущейся] скорости (ДРС) системы РКС;
8Л317 - измеритель-преобразователь нормального ускорения (2 шт.) автомата управления центра масс;
8Л318 - усилитель следящей системы нормальной стабилизации автомата управления центра масс;
8Л319 - релейный усилитель системы РКС;
8Л320 - автомат управления дальностью, состоял из измерительно-преобразовательной головки 8Л321 (В139М), усилителя 8Л322, и блока электролитических элементов 8Л323, всего — 5 комплектов;
8Л321 (В139М) - измерительно-преобразовательная головка автомата управления дальностью;
8Л322 - усилитель автомата управления дальностью;
8Л323 - блок электролитических элементов автомата управления дальностью;
8М211 - машина-хранилище ГЧ;
8Н65 - аппаратура;
8Н66 - аппаратура;
8Н67 - аппаратура;
8Н112 - машина автономных испытаний для... ;
8Н113 - машина горизонтальных испытаний;
8Н122 - аппаратура стартового комплекса;
8Н213 - машина подготовки на шасси ЗИЛ157 «КУНГ»;
8Н214 - электропреобразовательный агрегат;
8Н215 - кабельная машина №1 на шасси ЗИЛ157 «КУНГ»;
8Н216 - кабельная машина №2 на шасси ЗИЛ157 «КУНГ»;
8Н217 - машина обогрева головной части;
8Н218 - кабельная машина технической позиции;
8Н221 - кабельная машина стартовой позиции;
8Н222 - кабельная машина стартовой позиции;
8Н223 - машина обогрева головной части;
8Н231 - аппаратура стартового комплекса;
8Н831 - пульт предстартовой подготовки и пуска;
8Н832 - пульт пуска;
8Н835 - пульт настройки интеграторов;
8Н8122 - стойка автономных и комплексных проверок НППЭО СК 8П763;
8Т26 - автокран 10 т на шасси полуприцепа с одноосным тягачом МАЗ-529В;
8Т115 - грунтовая транспортная тележка с тягачом МАЗ-535 (МАЗ-529 или АТ-Т) (размеры – 22,85 х 2,72 х 2,5 м.);
8Т116У - автовышка;
8Т221 - машина ЗИП стартового комплекса;
8Т310 - машина принадлежностей технической позиции;
8Т311 - обмывочно-нейтрализационная машина на шасси ЗИЛ157;
8Т318(Э) - изотермическая стыковочная машина (в составе РТБ);
8Т325 - машина ЗИП №1 (двигательного отделения);
8Т330 - машина ЗИП №2 (стартовых принадлежностей);
8Т331 - машина ЗИП электроогневого отделения на шасси ЗИЛ157 «КУНГ»;
8Т346 - машина ЗИП двигательного отделения;
8Т347 - машина ЗИП стартового отделения;
8Т348 - машина ЗИП электроогневого отделения;
8Т555 - транспортируемая емкость окислителя; (размеры – 10,7 х 2,63 х 3,35 м.);
8У017 - пневмощиток стартовый (ПЩС);
8У13 - защитное устройство шахтного комплекса (по-народному — крыша шахты);
8У49 - система электроснабжения шахтного комплекса;
8У210 - установщик ракет портальный на шасси МАЗ-529В или МоАЗ-546 (двигатель – дизель (ЯАЗ-206) 165 (215) л.с. Длина – 15,62 м., ширина – 3,15 м., высота – 3,76 м.);
8У217 - пусковое устройство(наземный пусковой стол) (вес — 6,9 т. Размеры – 3,02 х 3,02 х 3,27 м);
8У237 - установщик ракет шахтного комплекса;
8Ф010 - термочехол для головной части;
8Ф12 (8Ф12Н) - корпус головной части;
8Ф126 - корпус головной части для боевого блока АА-48-2;
8Ф128 - корпус головной части;
8Ш14 - комплект приборов прицеливания наземного комплекса;
8Ш21 - комплект приборов прицеливания шахтного комплекса;
8Ш31 (ДДН-1) - Фотоэлектрический индикатор влажности (измеритель точки росы);
ЭСД-20-ВС/400 - дизельная электростанция 20 кВт, ток — переменный (50 Гц), три фазы, 400 в, пуск — стартер, монтировалась на двухосном автоприцепе 2-ПН-2;
ЭСД-50-ВС/400 - дизельная электростанция 50 кВт, ток — переменный (50 Гц), три фазы, 400 в, пуск — стартер, монтировалась на двухосном автоприцепе 2-ПН-4;
8Ю12 - палатка технической позиции (применялась на выездах для хранения ракеты, длиной примерно 30 и шириной 5 м, каркас из алюминиевых труб);
УФ-111м - умформеры [преобразователь] — 4 шт.,
УФ-6м - умформер [преобразователь] для системы РКС — 1 шт.



_______

КУНГ — Кузов Универсальный Нулевого (Нормального) Габарита. КУНГ-1М – для ЗиС-151и ЗиЛ-157, появился где-то в 1954-1957 гг.- известная всем конструкция в виде будки с полукруглой крышей с одно- или двухстворчатой дверью в задней стенке. Максимальная вместимость — 12 человек. Кузов имел деревянный каркас обшитый стальным листом снаружи и фанерой внутри. Внутрь вкладывался теплоизолятор: войлочная или паклевая набивка, позднее стекловата, пенопласт и т.п. В зависимости от назначения кузова на стенках могли быть специальные люки или окна. Для обеспечения герметичности швы в обшивке уплотнялись герметиком, а двери, окна и люки имели резиновые уплотнения. Все модели КУНГа обязательно оснащались ФВУ и системой электроосвещения. Для обогрева использовались электро- и бензиновые печки (иногда и дровяные — «буржуйки»). Устанавливался КУНГ-1М на машины Зис-151 и Зил-157, или на автомобильные прицепы. Разработчик: СКБ «Газстроймашина», первые производители: Львовский механический и Московский ремонтно-механические заводы.

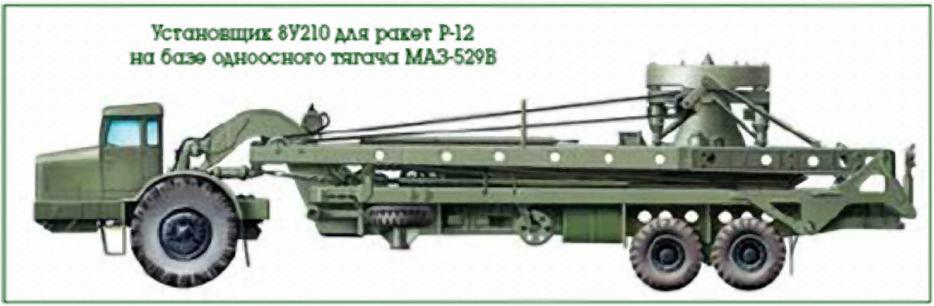

27. Установщик 8У210
на шасси МАЗ-529В
  37. Генератор ЭСД-20

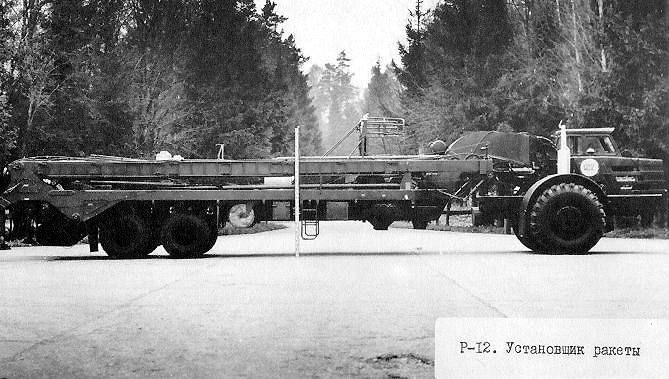

28. Установщик 8У210
без пускового стола
  38. Генератор ЭСД-20-ВС


28а. Пусковой стол 8У217   39. Генератор ЭСД-20-ВС

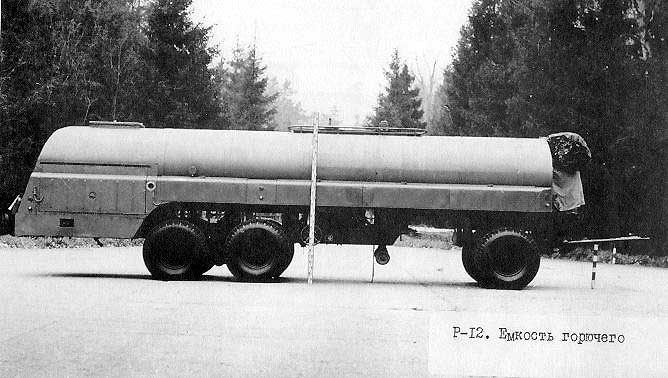

29. Емкость горючего   40. Генератор ЭСД-50

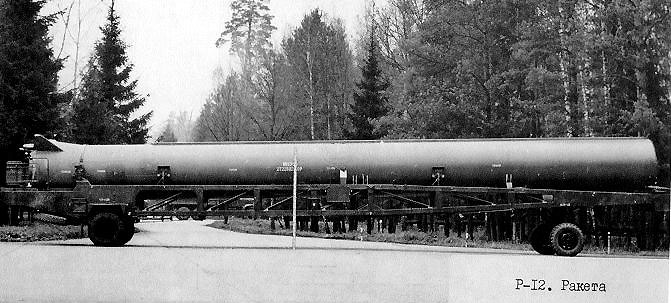

30. Р-12 без ГЧ
на тележке 8Т115
  41. 8Н214.
Агрегат передвижной
электропреобразовательный

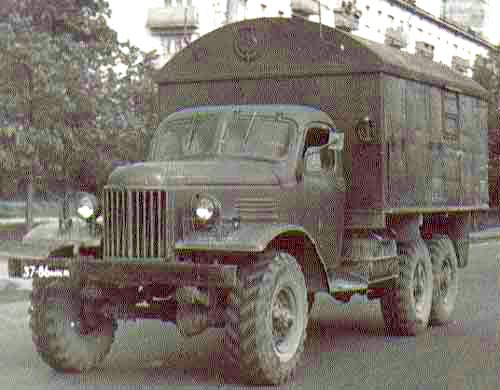

31. КУНГ на базе ЗИЛ157   42. БАТ-М2

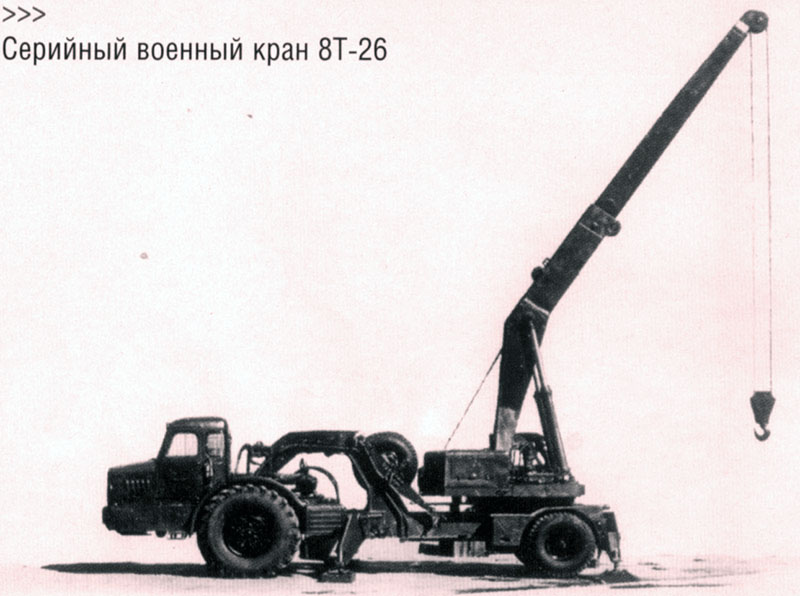

32. Автокран 8T26
на базе МАЗ-529В

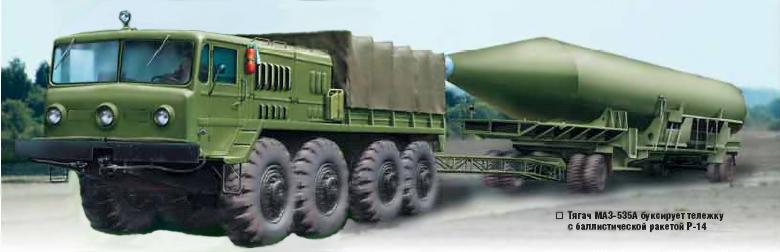

  43-44. Ракету Р-14
транспортирует МАЗ-535



.

  45. 8Г27У,
подогреватель воздуха
33-36. Обмывочно-
нейтрализационная
машина 8Т311.
  46. 8Ш31 (ДДН-1),
Фотоэлектрический
индикатор влажности

Палатка 8Ю12 предназначена для применения в качестве утепленного производственного помещения при работе на технической позиции и для хранения ракеты Р-12. Использовалась палатка в составе ракетных комплексов для проведения регламентных работ в полевых условиях.

Палатка имеет составной наружный намёт из брезентовой ткани, внутренний утеплитель, каркас из алюминиевых труб, комплект кольев и веревочных растяжек для установки палатки. Обогрев палатки производится с помощью подогревателя 8Г12. Конструкция каркаса позволяет собирать палатку с шириной от 5,0 до 5,20 метров, а высотой по коньку соответственно от 4,46 до 4,52 метра.



Наименование показателя Значение
Длина палатки, м 30,6
Ширина палатки, м 5,1
Высота по гребню, м 4,5
Высота по боковой стенке, м 3,0
Ширина входа на торцевой стенке, м 4,5
Площадь пола, кв.м 158,5
Вес комплекта без тары, кг 1876
Количество укладочных ящиков, шт. 22
Вес комплекта палатки, упакованной в ящики, кг 2542
Объем занимаемый ящиками, куб.м 13,85


47. Бирка палатки 8Ю12

48. Палатка 8Ю12











Машина подготовки 8Н213.
Слева направо пульты 8Н831 и 8Н835
Фото А.Грацианского в/ч 81671 (Коломыя)
  Машина подготовки 8Н213, пульт пуска.
1988 г. Литва, в/ч 32158 (г.Укмерге).

* * *
